清灰系統(tǒng)設(shè)計(jì)合理并且各個(gè)部分運(yùn)作正常,則只需對(duì)清灰壓力和清灰周期進(jìn)行調(diào)整,便可使優(yōu)質(zhì)濾袋最大限度地發(fā)揮其性能。但是如果清灰系統(tǒng)設(shè)計(jì)不合理或出現(xiàn)故障,就會(huì)影響濾袋的過濾效果及使用壽命。

針對(duì)這些問題,我們在必達(dá)福實(shí)驗(yàn)室對(duì)用過的濾袋作了檢測分析,測試了透氣量、克重、清灰壓強(qiáng),還拍攝了濾料的橫截面照片。本文就濾袋清灰能力低效的原因進(jìn)行分析。

  1無效的清灰

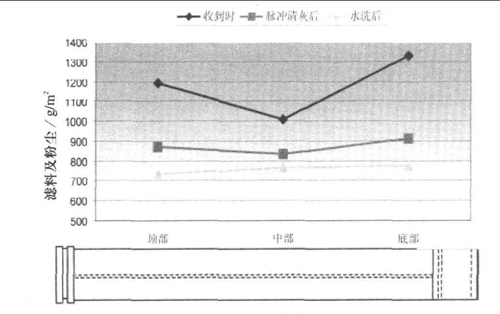

如圖1所示,清灰過程中,脈沖僅僅能去除濾袋上部的粉塵。為了進(jìn)行分析,在清灰前后分別測量了透氣量。如果清灰后的頂部的透氣量很高,而底部的透氣量卻明顯下降,這就說明了清灰壓力太低。這種情況常見于裝有長袋、清灰壓力過低、粘性粉塵的過濾設(shè)備中。

必須說明,本文中水洗濾袋只是為了測試使用過的濾袋的性能,而非鼓勵(lì)將濾袋水洗后再投人使用。

2過度的清灰

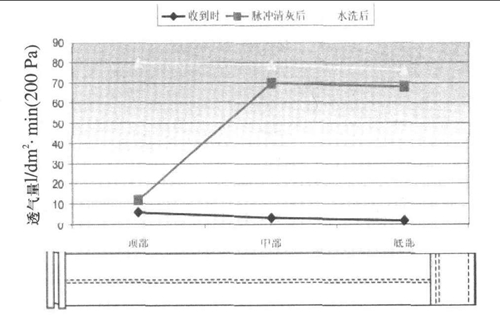

本著“越高越好”的想法,操作者將清灰壓強(qiáng)調(diào)整到較高的數(shù)值,以期獲得最好的清灰效果和較低的壓差。但事實(shí)卻恰恰相反。由于清灰脈沖的初始噴吹太過強(qiáng)烈,濾袋的頂部會(huì)形成一個(gè)負(fù)壓區(qū)。因此頂部永遠(yuǎn)也得不到清灰,更糟的是,在清灰過程中經(jīng)受了局部增高的過濾速度,這將導(dǎo)致粉塵滲入以及糊袋。透氣量的測試結(jié)果表明,濾袋頂部的清灰低效而底部的清灰非常高效(圖2)。

我們拍攝了過度清灰的濾袋的橫截面照片,發(fā)現(xiàn)在濾袋頂部有粉塵滲入,而底部沒有發(fā)現(xiàn)粉塵滲入的現(xiàn)象。

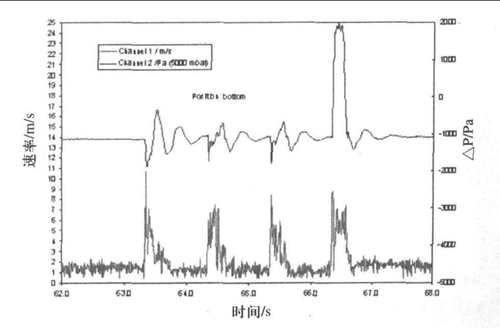

我們采用了測量濾袋內(nèi)部的實(shí)際清灰壓強(qiáng)的分析方法。圖3顯示了濾袋的下部存在靜壓力(見圖中的灰線)。在清灰過程中,清灰壓強(qiáng)從-1000Pa增加到+2000Pa,這對(duì)于相關(guān)的過濾設(shè)備來說過于強(qiáng)烈了。最佳的數(shù)值估計(jì)應(yīng)在+1000Pa左右。

這種問題在清灰壓強(qiáng)較高、裝有文氏管、處理自由流動(dòng)粉塵而無需強(qiáng)烈清灰的除塵器中較為常見。

  3定時(shí)清灰與壓差控制清灰

原則上,必達(dá)福更傾向于壓差控制清灰。只要調(diào)校好清灰開始與停止的預(yù)定點(diǎn),清灰系統(tǒng)就會(huì)自動(dòng)適應(yīng)不同的人口塵量和氣布比。濾袋僅在需要的時(shí)候進(jìn)行清灰,避免其受到機(jī)械損害以及壓縮空氣的大量耗費(fèi)。

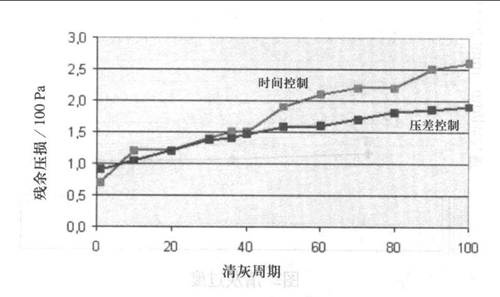

但定時(shí)清灰只按固定的時(shí)間間隔開始清灰,并不考慮濾袋的實(shí)際情況。大多數(shù)操作方式的時(shí)間間隔很短,以保證低壓差。如圖4所作的比較,實(shí)際上定時(shí)清灰在剩余壓強(qiáng)很低時(shí)開始,但壓差會(huì)穩(wěn)定地上升。

  4濾料著塵面的堵塞

多數(shù)過濾設(shè)備都安裝在燃燒過程之后,而在燃燒過程中會(huì)形成水分。當(dāng)過濾設(shè)備的人口溫度太低或設(shè)備太冷時(shí),就有可能發(fā)生水結(jié)露甚至酸結(jié)露。在其它煙氣中水分含量較高的過濾設(shè)備中,當(dāng)設(shè)備開機(jī)及關(guān)機(jī)時(shí),若操作溫度經(jīng)過露點(diǎn),就會(huì)造成糊袋從而使濾袋運(yùn)行阻力升高甚至失效。

    如果燃燒過程不充分,并且煙氣中仍含有未燃盡的固體顆粒,那么粘性粉塵和未燃盡的有機(jī)碳會(huì)進(jìn)人過濾設(shè)備中,砧附在濾袋表面。

為了避免濾袋的堵塞,我們建議過濾設(shè)備的人口溫度必須要高于水露點(diǎn)溫度25K以上。例如如果含水量達(dá)到300g/m3〕,水露點(diǎn)為80℃,人口溫度必須在80℃+25K=105℃左右。

如果煙氣中存SO3,露點(diǎn)會(huì)隨著SO3的濃度升高。那么,就需相應(yīng)地增加過濾設(shè)備的人口溫度(如果纖維聚合物可耐受較高的溫度),或者也可降低SO3的濃度,比如在進(jìn)人過濾設(shè)備前注入石灰。

另外我們建議盡量保持持續(xù)操作,若頻繁地經(jīng)過酸露點(diǎn)會(huì)對(duì)過濾設(shè)備以及濾袋造成嚴(yán)重的腐蝕。如果過濾設(shè)備不得不頻繁地關(guān)機(jī),則可對(duì)灰斗加熱到露點(diǎn)以上,以減弱酸性攻擊造成的腐蝕。

由粘性粉塵而造成濾袋表面的堵塞也是經(jīng)常出現(xiàn)的問題。特別是在燃燒不充分的垃圾焚燒爐中,過濾設(shè)備被直接安裝在鍋爐后會(huì)引起諸多問題。當(dāng)未燃燒的有機(jī)碳的含量超過6%時(shí),就會(huì)形成粘結(jié)而緊密的粉餅。要解決這一問題,則必須提高燃燒的質(zhì)量,或者在過濾設(shè)備前注人石灰以吸收粘性成分。

目前,國家的排放標(biāo)準(zhǔn)日趨嚴(yán)格,同時(shí),在很多行業(yè)中,過濾設(shè)備不僅是除塵設(shè)備,同時(shí)也是生產(chǎn)設(shè)備的一部分。所以我們希望在過濾過程中取得更低的排放濃度。排放濃度過高的原因,可能是濾料的質(zhì)量低劣,也可能是過濾設(shè)備的超負(fù)荷運(yùn)作。而且,過度清灰(高清灰壓力、頻繁清灰)也會(huì)導(dǎo)致粉塵滲入以及排放高峰。

現(xiàn)代的濾料多以超細(xì)纖維制造而成,目的是獲得高效的、以表面隔離為主的粉塵隔離效果。以聚醋濾料為例,如果使用1.0dtex的纖維取代3.3dtex的纖維,聚醋濾料就會(huì)獲得雙倍的纖維過濾表面。由于纖維表面可以隔離粉塵,所以排放率因纖維表面的存在而下降。超細(xì)纖維制作的濾料,比之標(biāo)準(zhǔn)濾料可獲得更低的排放率。

最終用戶往往傾向于選擇表面極度光滑的濾料,以為如此便具有較好的性能。但事實(shí)卻恰恰相反,過度的軋光會(huì)使表面閉塞。如果有50%的表面孔隙被閉塞住,剩余的一半則必須承受兩倍的過濾速度。

    過高的過濾速度會(huì)導(dǎo)致粉塵滲人、高排放濃度以及高壓差。基于這些原因,必達(dá)福僅在過濾粉塵具有粘性的情況下推薦使用輕微軋光的表面。如果粉塵是自由流動(dòng)性質(zhì)的,我們更傾向于推薦不經(jīng)軋光的燒毛表面,以使纖維孔隙保持敞開。

如果過濾設(shè)備設(shè)計(jì)不合理,那么再好的濾料也不能發(fā)揮其應(yīng)有的作用。為了壓低成本,有些設(shè)備制造商會(huì)將過濾設(shè)備做得偏小,結(jié)果造成較高的氣布比和粉塵上升速度。

如果清灰系統(tǒng)運(yùn)作良好,粉餅就會(huì)在清灰過程中被除去,壓差也會(huì)降到較低的水平。當(dāng)粉塵的上升速度高于下降速度,細(xì)小的粉塵就會(huì)懸浮于煙氣中,從而在清灰結(jié)束后被再次吸附在濾袋上(再吸附)。由于細(xì)小的輕質(zhì)粉塵侵人濾料表面,壓差很快地上升。唯一的解決之道是加長濾袋從而增加過濾面積或額外增加除塵室或減少煙氣量。

  5濾袋凈氣面的污染

粉塵的泄漏會(huì)直接減少濾料的透氣量,因?yàn)槊恳淮吻寤叶紩?huì)把粉塵吹入濾袋的內(nèi)部(穿透污染);我們拍攝了這種情形的濾袋濾料的剖面證實(shí)了穿透污染,濾料的中間是干凈的,但外部和內(nèi)部都覆蓋了粉塵。發(fā)生了穿透污染的濾袋是不可再生的,因?yàn)槊恳淮蚊}沖清灰都會(huì)把粉塵更深地吹人濾料內(nèi)部。這樣的濾袋應(yīng)該清洗甚至更換。

如果漲圈沒有很好地固定在花板上,粉塵就會(huì)穿透。如果一個(gè)用過的濾袋要被取下,密封部分的粉塵必須清除。濾袋的縫線應(yīng)該采用三針縫制,如果用熱熔焊接的話更好。此外,污染的來源還有泄漏的焊縫、噴吹閥和維護(hù)蓋板。熒光粉測試可以幫助確定泄漏的來源。
